- Aunque no es costumbre en mí, decidí realizar una maqueta previa para verificar la eficacia de la idea. Normalmente me suelo lanzar y pasar directamente a realizar el primer prototipo , creo que me hago mayor.

- Una vez decidido que iba a usar tiestos de barro como contenedores del agua, compré tres y manos a la obra.

Lista de la compra.

3 tiestos de barro, los compré en la alfarería de Alhabia.
Macarrón transparente de 12 mm

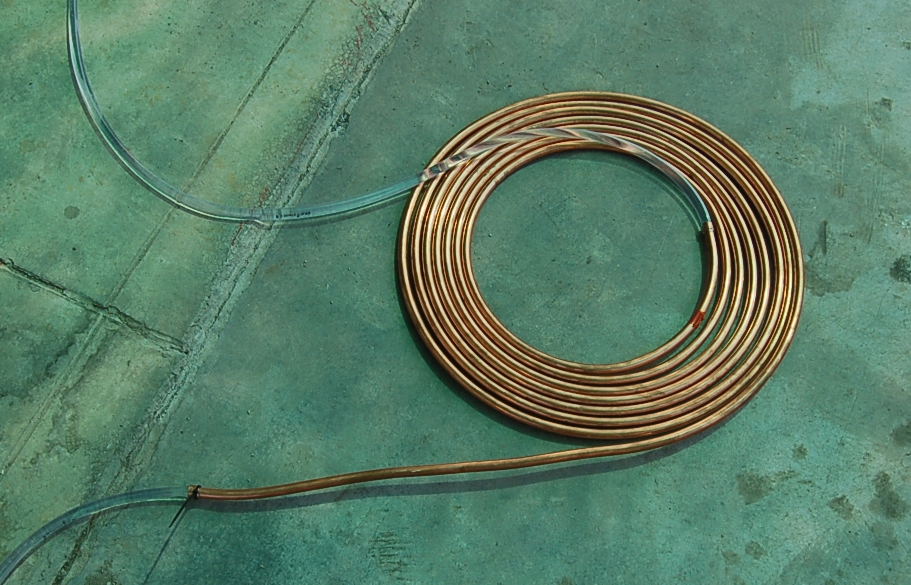

Serpentín de cobre flexible de 10 metros
Bomba de agua para acuarios 350l/h.

Funcionando....

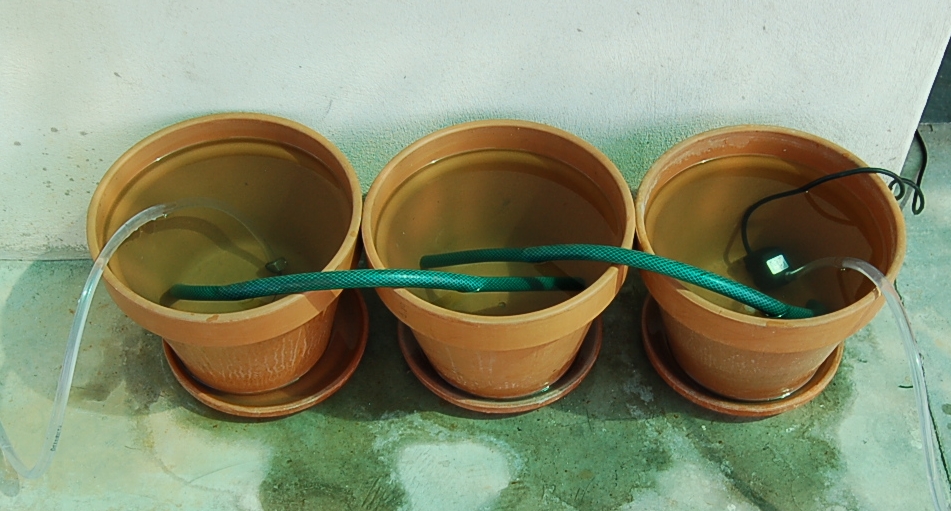

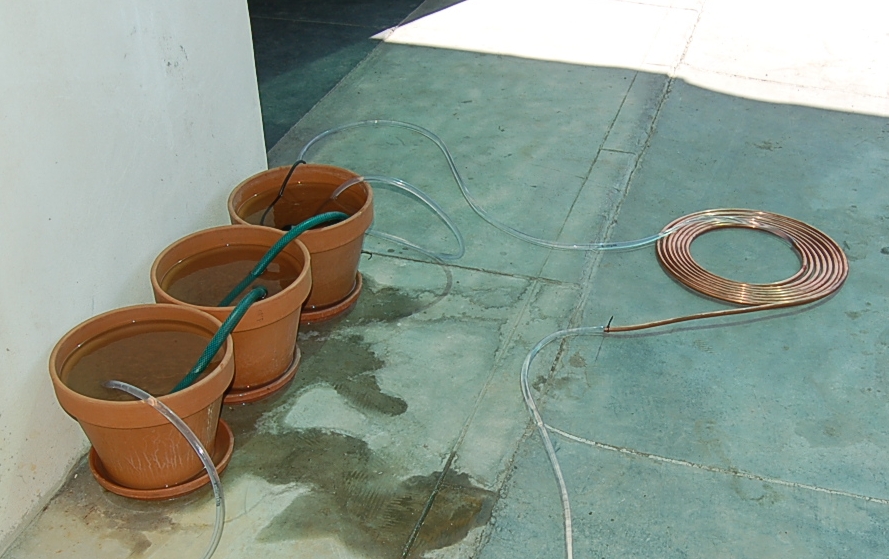

- El sistema es bien sencillo, los tres tiestos se llenan de agua, por medio de tres trozos de goma se hace que estén comunicados a modo de vasos comunicantes, de esta manera se mantiene el nivel de agua, la bomba de acuario hace circular el agua por el serpentín de cobre y regresa el agua una vez calentada al tiesto de la izquierda, de esta manera el tiesto de la bomba es el más fresco.

Resultados de la maqueta.

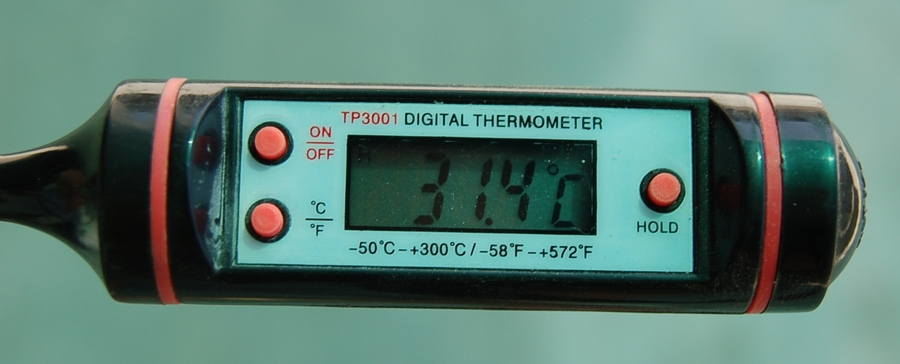

Para comprobar su eficacia solo necesitaba tres medidas de temperatura. La temperatura ambiente que en este caso era de 31.4º.

La temperatura del agua , que por lógica y gracias al efecto botijo esta mucho mas fría, en este caso a 21.3º o lo que es lo mismo 10.1º menos que la temperatura ambiente.

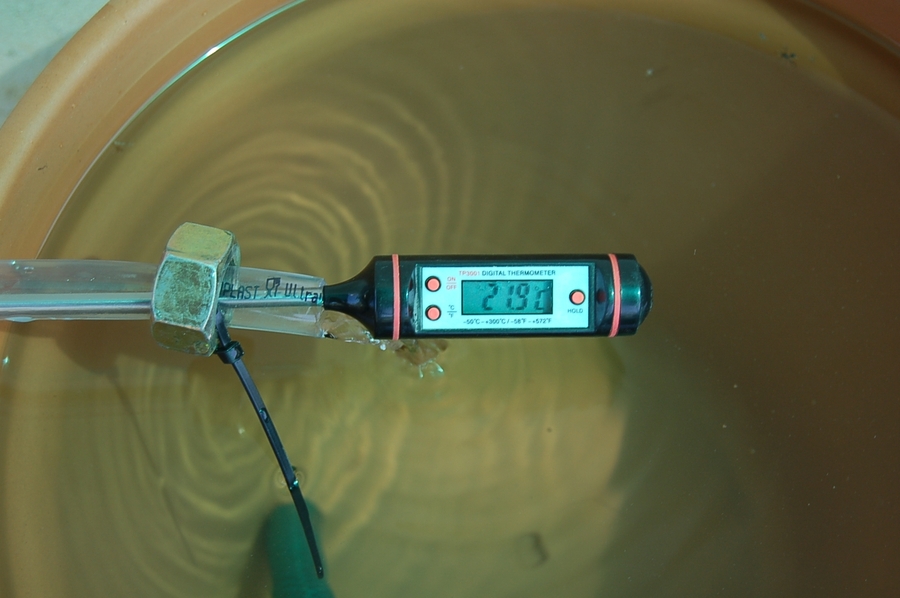

Y por último nos queda medir la temperatura de retorno del agua, que fue de 21.9º solo 6 décimas de grado menos. Si hacemos números, tenemos 0.6º por 350 l/h de la bomba de agua, obtenemos 210 frigorias por hora. Para mi estos datos eran mas que suficientes.
