La obra...

El sistema consta de dos partes, un cobertizo exterior que contendrá los 6 tiestos de 70 litros cada uno y una parte interior que no será otra cosa que un radiador a base de tubos de cobre, un total de 25 metros.
Primero la obra....

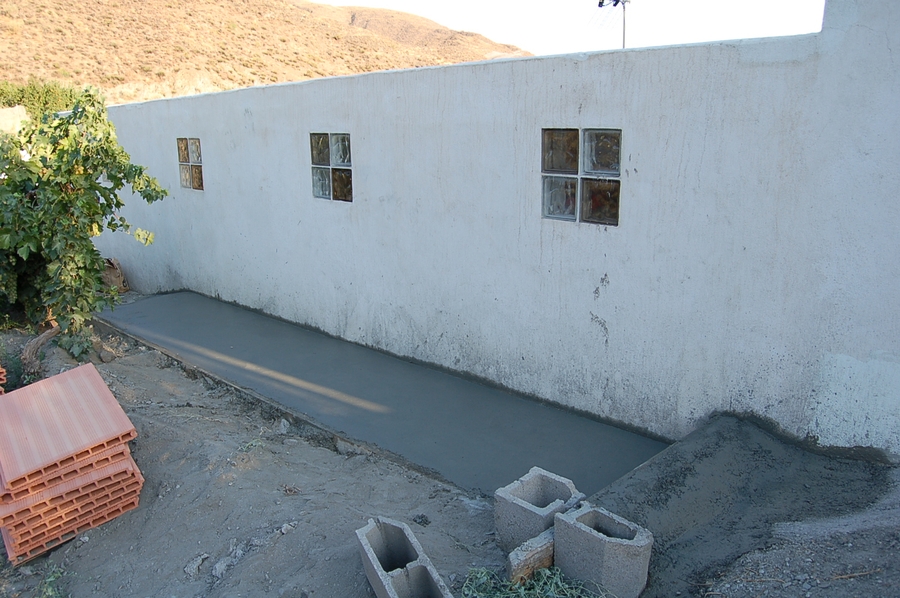

En la parte de atrás del taller y casi orientado al norte es donde quiero instalar los 6 tiestos de barro, para ello haré un cobertizo, y el primer paso es nivelar con hormigón el suelo.

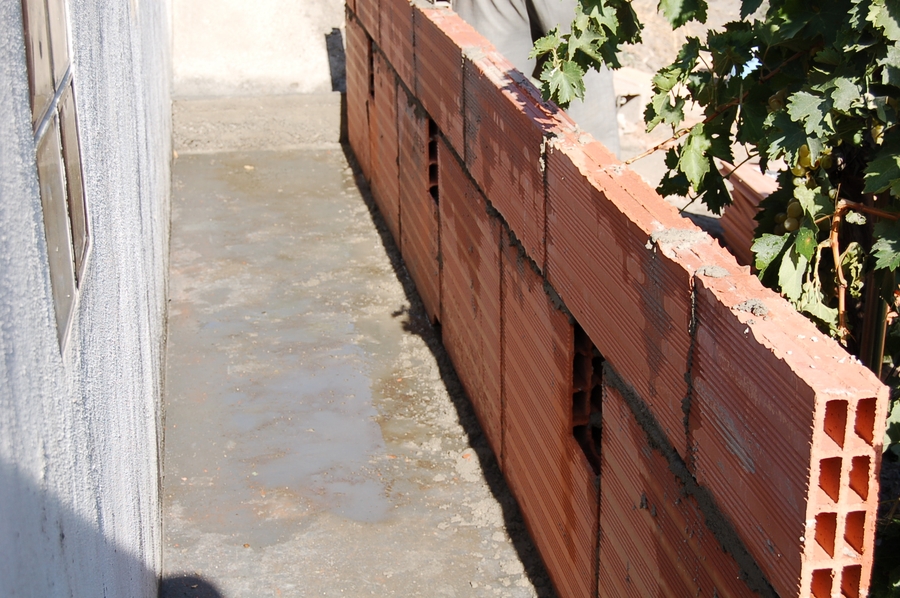

Una vez nivelado el suelo se levanta un pequeño muro de ladrillo, lo suficientemente alto para sortear la altura de los tiestos, he dejado 3 orificios a modo de respiradero, no tendrá paredes a los fondos para facilitar el paso de aire.

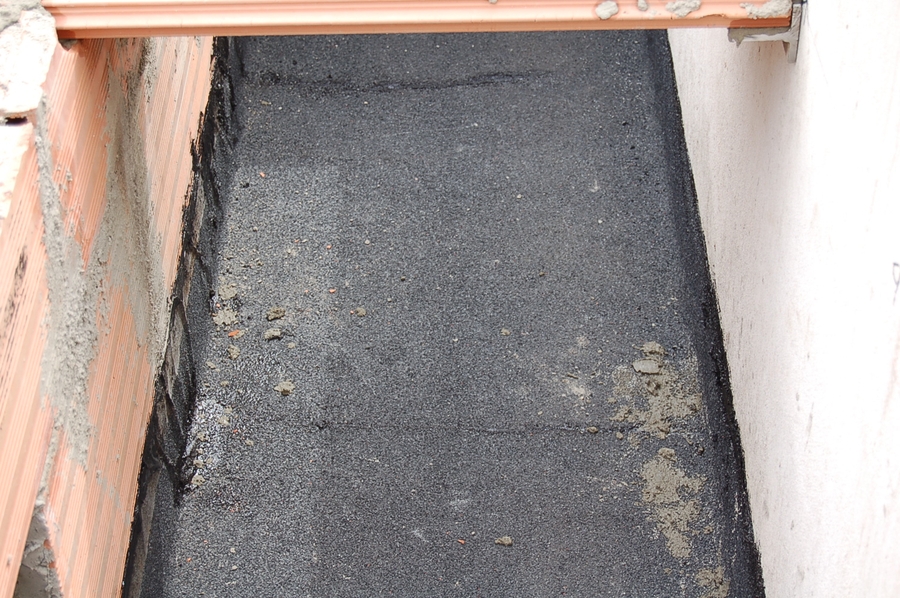

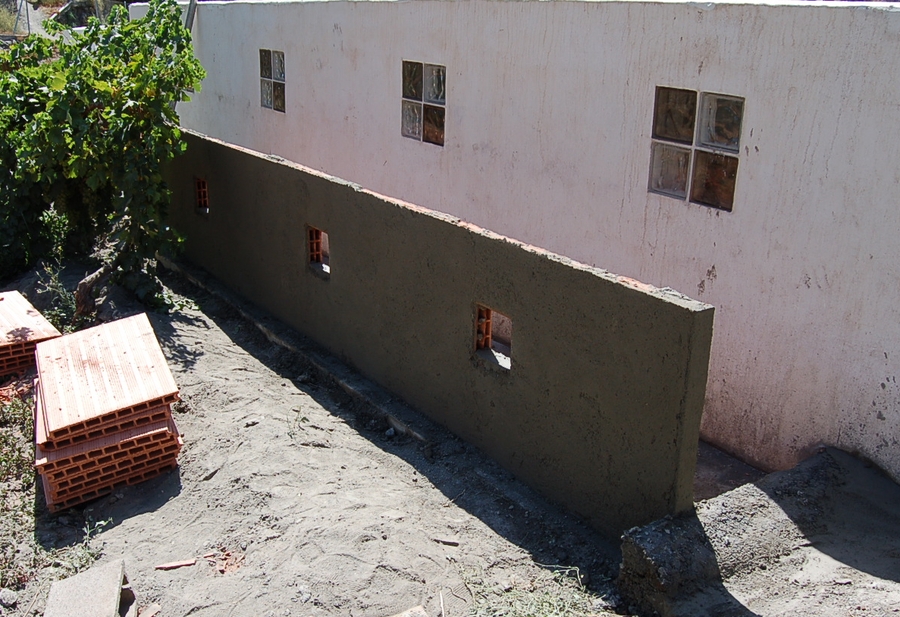

Solo se repella por fuera y se impermeabiliza con alquitrán el suelo, para que no pase humedad al taller.

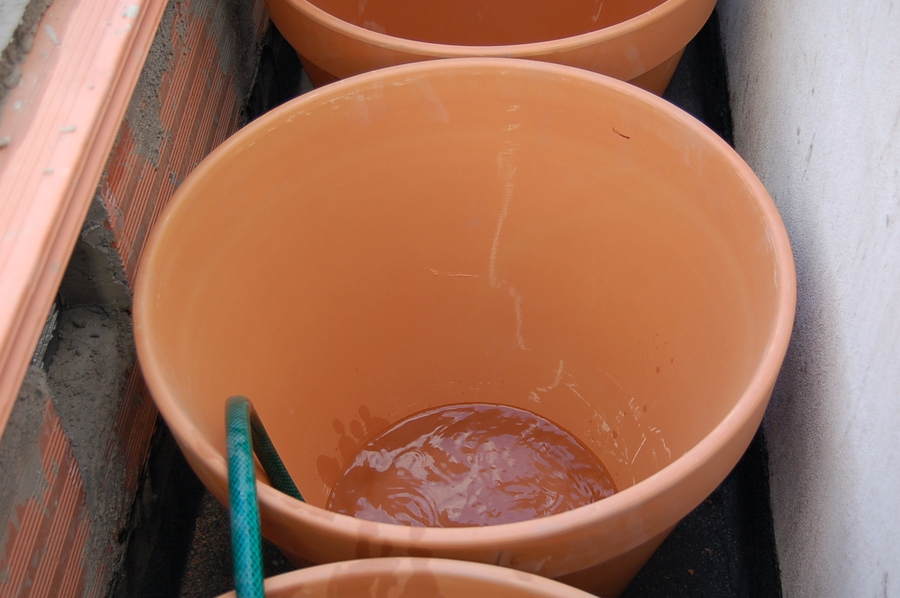

Se ponen los 6 tiestos, se llenan de agua, se instalan los tubos pasantes para que guarde el nivel, se instala la bomba de acuario, y toda la tuberías tanto de ida como de retorno.

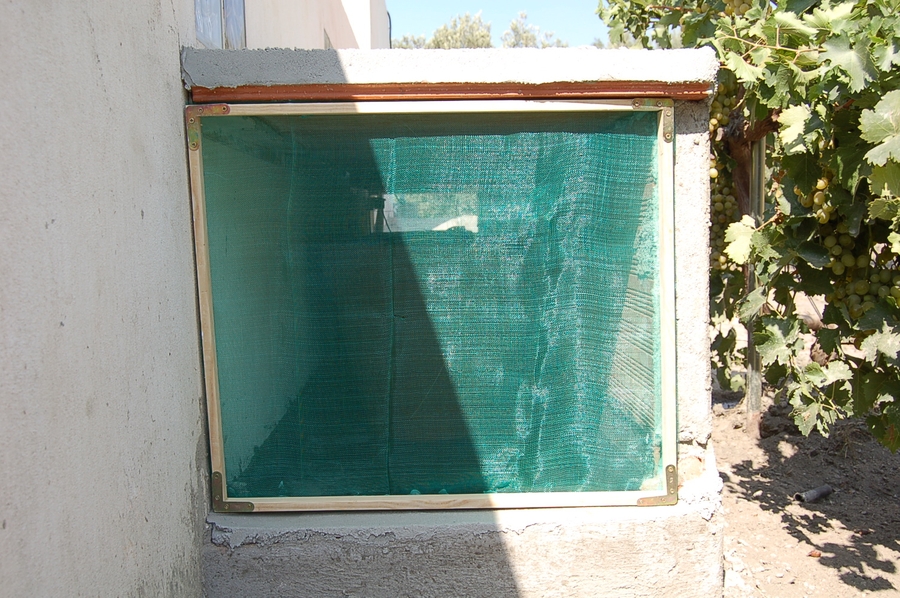

En los extremos se acoplan unos mosquiteros para evitar que entre bichos y sobre los huecos del techo que hay practicados se tapan con dos puertas de madera.

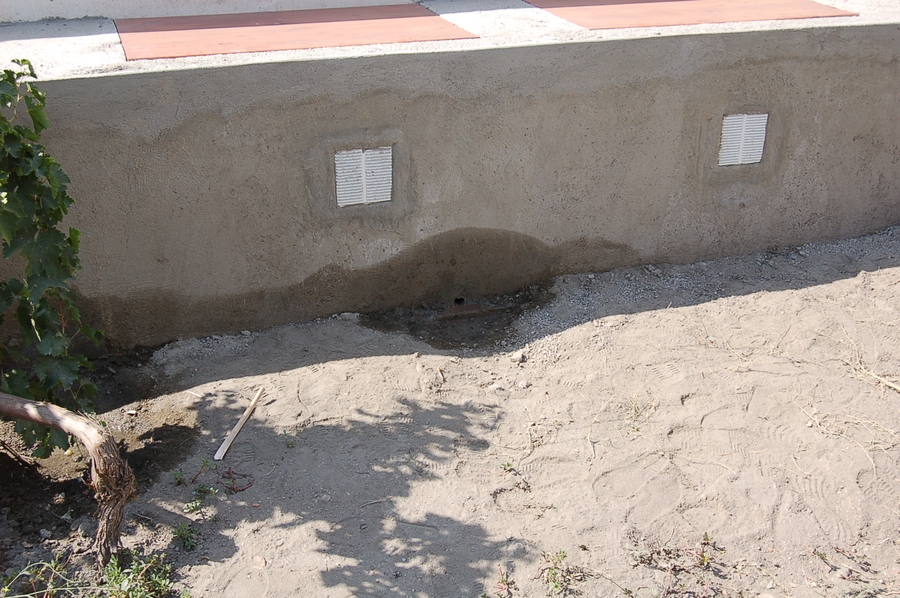

Y por último aquí se puede ver los orificios de desagüe para poder evacuar el agua sobrante.

El radiador interior...

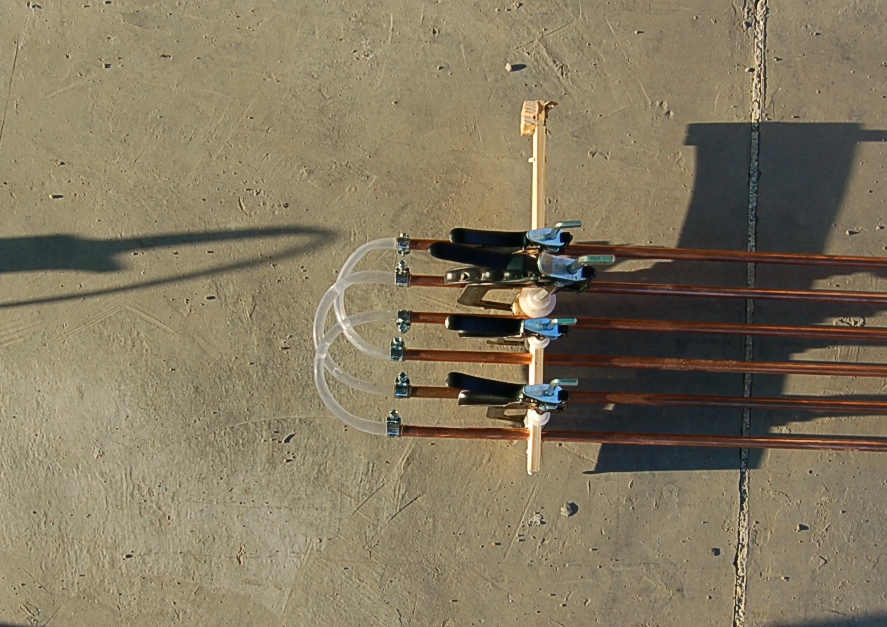

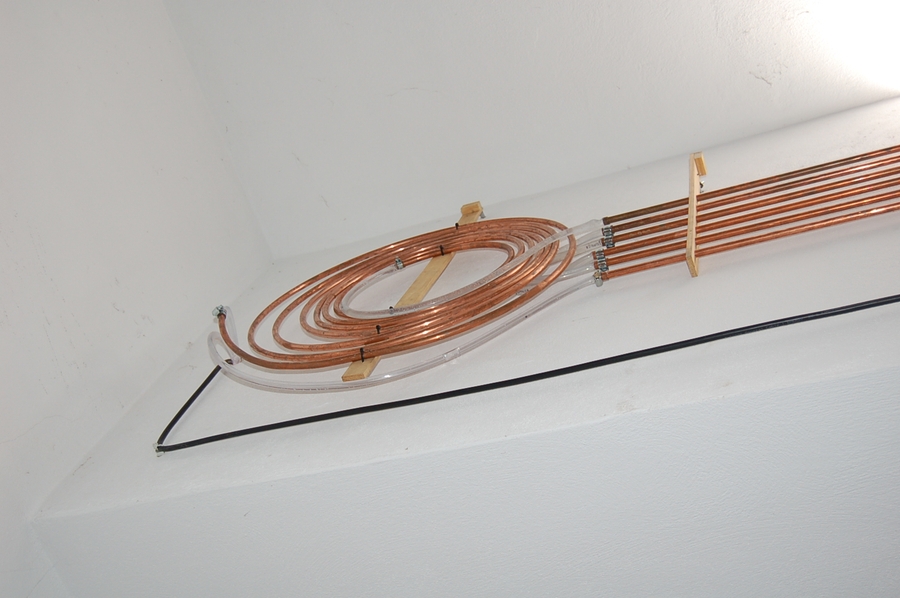

Este apartado creo que tengo que mejorarlo, de hecho tengo ya en papel un diseño bastante mejorado, hasta que lo haga este es el que esta funcionando.

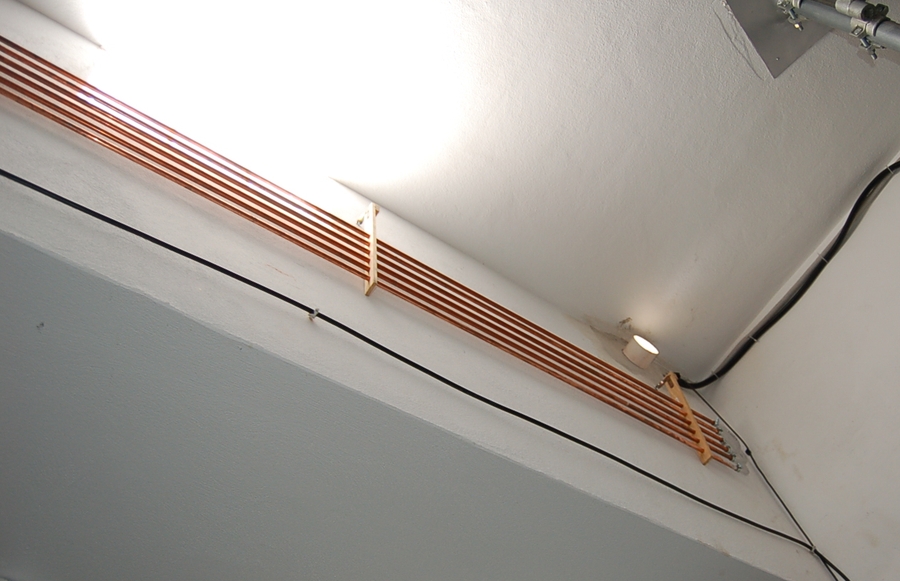

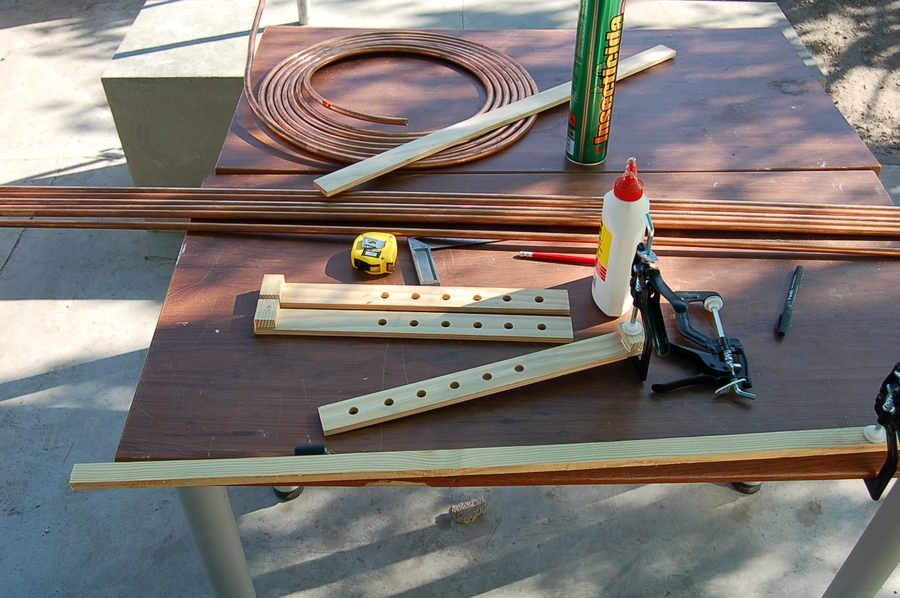

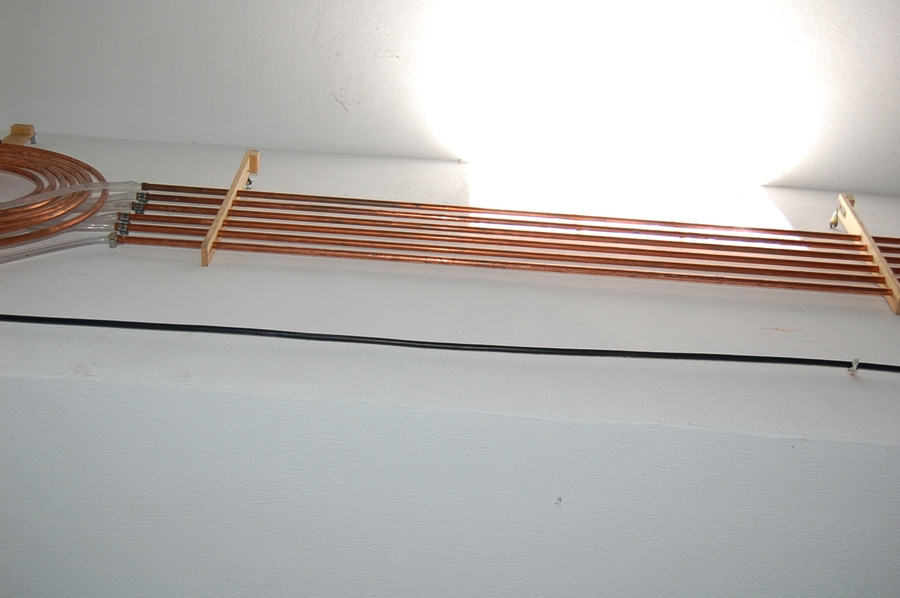

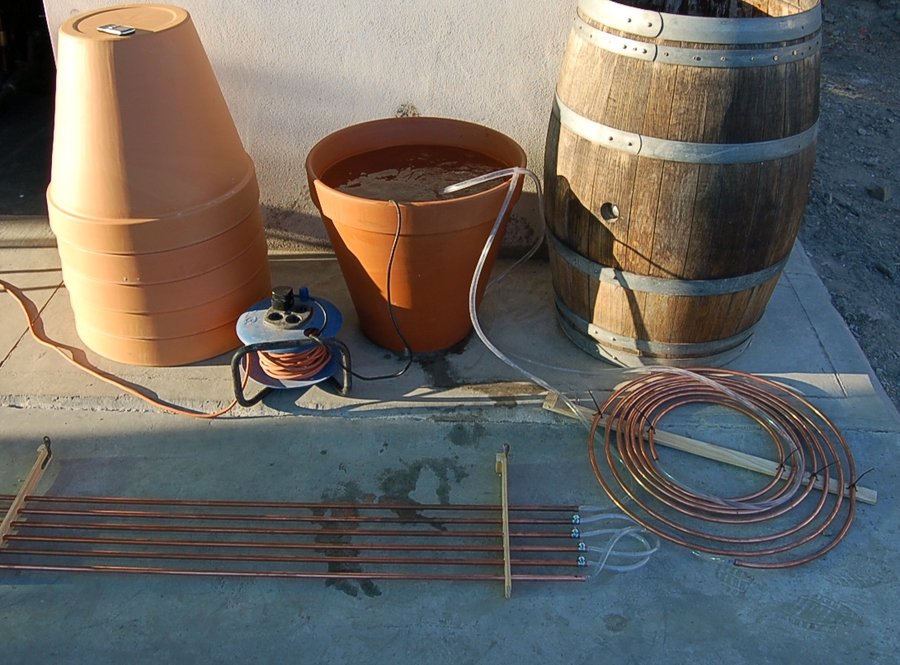

Ya que tenia comprado el serpenpentín de cobre decidí añadirlo. En total suman 25 metros lineales de tubos de cobre.

Creo que a estas alturas el sistema ha quedado mas o menos claro, pero insisto una vez mas...

Por efecto botijo se enfrían 490 litros de agua en tiestos de barro, hago circular esa agua que esta en el exterior de una vivienda por el interior de la misma por un serpentín de cobre, para ello me ayudo de una bomba de acuario, y de esta forma enfrío el interior de la vivienda.

El resultado...

He adquirido unos termómetros pero aun no los he puesto, este apartado me llevara más tiempo ya que tengo que hacer varias anotaciones de temperaturas. Pero la sensación en el interior es mucho mas fresca, pero tengo que ratificar este hecho con datos.
